DJ11Y螺紋低溫截止閥

產品參數

DJ11Y螺紋低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

產品名稱：	螺紋低溫截止閥	產品型號：	DJ11Y
公稱通徑：	DN15～DN300	結構形式：	截止式
公稱壓力：	1.6MPa～16.0MPa	連接方式：	法蘭、焊接、螺紋
適用溫度：	-29ºC～-196ºC	驅動方式：	手輪、傘齒輪
閥體材質：	LCB碳鋼、LC3不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	液化天然氣、液氮、液氨、乙烯、丙烯、甲烷	生產廠家：	浙江嵐勝閥門有限公司

設計形式

DJ11Y螺紋低溫截止閥有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (31 6夾柔性石墨制造)密封�？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封�？蛻粲刑厥庖髸r也可采用全焊逶連接。閘閘、截止閥、球閥都可設計成低溫閥。為了能在-196℃(320oF)的低溫下使用，一般將閥門設計成加長式閥蓋。

產品特點

1、產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。

2、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。

3、閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成。

4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。

5、閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。

主要零件材質

序號	零件名稱	AStoASTM		SStoASTM
序號	零件名稱	A350 LF2	A350 LF3	A182 F304	A182 F316(L)
1	閥體	A350 LF2	A350 LF3	A182 F304(L)	A182 F316(L)
2	閥瓣	A276 410	A276 304(L)	A276 304(L)	A276 316(L)
3	閥蓋	A350 LF2	A350 LF3	A182 F304(L)	A182 F316(L)
4	墊片	316夾柔性石墨		316夾PTFE
5	螺栓螺母	A193 B7	A193 B7	A193 B8	A193 B8M
6	閥桿	A182 F6	A182 F6	A182 F304(L)	A182 F316(L)
7	填料	柔性石墨		PTFE
8	填料壓套	A276 420		A182 F304
9	銷釘	A276 420		A182 F304
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	WCB		A351 CF8
12	螺母	A194 2H	A19 44	A194 8	A194 8M
13	閥桿螺母	A276 410
14	手輪	A197
15	銘牌	SS
16	螺母	A194 2H	A194 4	A194 8	A194 8M
17	適用溫度	≥-40℃	≥-101℃	≥-196℃

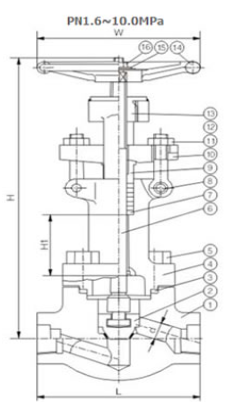

外形結構圖

主要外形尺寸

公稱通徑(mm)		1.6/2.5MPa							4.0MPa							閥蓋頸部長度H1(mm)
縮徑	全徑	L	L1	L2	H	W	重量(Kg)		L	L1	L2	H	W	重里(Kg)		>-60	>-100	<-100
縮徑	全徑	L	L1	L2	H	W	縮徑	全徑	L	L1	L2	H	W	縮徑	全徑	>-60	>-100	<-100
15		79	130	130	333	100	6.0		79	130	130	333	100	6.0		90	110	130
20	15	92	150	150	337	100	7.9	7.2	92	150	150	337	100	7.9	7.2	90	100	130
25	20	111	160	160	370	125	10.5	9.5	111	160	160	370	125	10.5	9.5	100	120	140
32	25	120	190	190	410	160	14.9	13.5	120	190	190	410	160	14.9	13.5	100	125	150
40	32	152	200	200	474	160	22.7	20.6	152	200	200	474	160	22.7	20.6	105	130	155
50	40	172	230	230	480	180	21.8	19.8	172	230	230	480	180	21.8	19.8	110	130	160
	50	200	290	290	546	200		29.0	200	290	290	546	200		29.0	100	140	170
公稱通徑(mm)		6.3MPa							10.0MPa							閥蓋頸部長度H1(mm)
縮徑	全徑	L	L1	L2	H	W	重量(Kg)		L	L1	L2	H	W	重量(Kg)		>-60	>-100	<-100
縮徑	全徑	L	L1	L2	H	W	縮徑	全徑	L	L1	L2	H	W	縮徑	全徑	>-60	>-100	<-100
15		79	170	170	333	100	6.6		79	170	170	333	100	6.6		90	110	130
20	15	92	190	190	337	100	8.7	7.9	92	190	190	337	100	8.7	7.9	90	100	130
25	20	111	210	210	370	125	12.4	10.5	111	210	210	370	125	12.4	10.5	100	120	140
32	25	120	230	230	410	160	18.9	14.9	120	230	230	410	160	18.9	14.9	100	125	150
40	32	152	260	260	474	160	18.2	22.7	152	260	260	474	160	18.2	22.7	105	130	155
50	40	172	300	300	480	180	26.6	21.8	172	300	300	480	180	26.6	21.8	110	130	160
	50	200	340	340	546	200		31.9	200	340	340	546	200		31.9	100	140	170
