BJ41W夾套保溫截止閥根據截止閥兩法蘭之間焊裝夾套，閥門的側面、底部設置有保溫夾套的兩個連接口，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。具有良好的保溫保冷特性，同時又能有效降低管路中介質熱量損失。保溫截止閥采用整體式夾套結構設計，更能均勻地保溫、保冷，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。 夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。保溫截止閥特別適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。廣泛應用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。
產品名稱： | 夾套保溫截止閥 | 產品型號： | BJ41W |
公稱通徑： | DN15～DN200 | 結構形式： | 截止式 |
公稱壓力： | 2.5MPa～4.0MPa | 連接方式： | 法蘭 |
適用溫度： | 29ºC～+550ºC | 驅動方式： | 手輪、傘齒輪 |
閥體材質： | WCB、鑄鋼、碳鋼、不銹鋼304/316/316L | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 易結晶液體 | 生產廠家： | 浙江嵐勝閥門有限公司 |
設計與制造：BS1873 BS5160 GB12233/2
法蘭尺寸：ANSIB16.5 JB/T79 GB9113
壓力溫度：ANSIB16.34
結構長度：ANSIB16.10 BS1873 GB12221
對焊連接尺寸：ANSIB16.25
檢驗與實驗：BS6755 GB/T13927
型號 | 公稱壓力 | 試驗壓力PS（MPa） | 適用溫度 | 適用介質 | 保溫套壓力 | |
殼體 | 密封 | |||||
BJ41W-16P.R.C | 1.6 | 2.4 | 1.8 | ≤350 | 硝酸類 | ≤1.3 |
BJ41W-25P.R.C | 2.5 | 3.8 | 2.8 | ≤350 | 硝酸類 | ≤1.3 |
BJ41W-40P.R.C | 4.0 | 6.0 | 4.4 | ≤350 | 硝酸類 | ≤1.3 |
BJ41W-64P.R.C | 6.4 | 9.0 | 6.6 | ≤350 | 硝酸類 | ≤1.3 |
零件名稱 | ZG1CR18NI9TI系列 | ZGOOCR18NI10系列 | ZG1Cr18Ni12MO2Ti系列 | ZGOOCR17NI14MO2系列 | WCB系列 |
閥體/閥蓋世 | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
閘板 | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | 1Cr13 |
閥桿 | 1CR18NI9TI | 00cr18ni10 | 1CR18NI12MOTI | OOCR17NI14MO | 1Cr13 |
填料 | PTFE紡織 | PTFE紡織 | PTFE紡織 | PTFE紡織 | 石墨 |
墊片 | 304L+PTFE | 304L+PTFE | 316L+PTFE | 316L+PTFE | 石墨+304 |
壓蓋 | ZG1CR18NI9TI | ZG00CR18ni10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
填料壓環 | 1CR18NI9TI | 00CR18NI10 | 1Cr18NI12MOTI | OOCR17NI14MO | 1Cr13 |
螺栓 | 1cr17ni2 | 1CR17NI2 | 1Cr17NI2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1cr18ni9ti | 1CR18NI9TI | 1Cr18NI9ti | 1Cr18NI9ti | 45 |

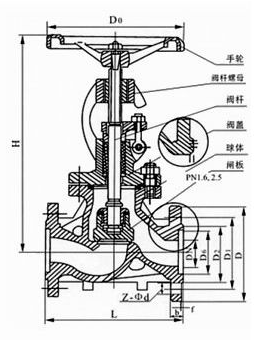

型號 | 公稱通徑 | 尺寸（?） | |||||||
L | D | D1 | D2 | B-f | Z-φ | H | D0 | ||
BJ41W/H-16P/R/C | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 190 | 140 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 205 | 160 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 270 | 180 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 310 | 200 | |
50 | 230 | 160 | 125 | 100 | 18-3 | 4-18 | 358 | 240 | |
65 | 290 | 180 | 145 | 120 | 18-3 | 4-18 | 373 | 280 | |
80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 435 | 320 | |
100 | 350 | 215 | 180 | 155 | 20-3 | 8-18 | 500 | 360 | |
125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 614 | 400 | |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 674 | 400 | |
200 | 600 | 335 | 295 | 265 | 26-3 | 12-23 | 818 | 450 | |
250 | 730 | 405 | 355 | 320 | 30-3 | 12-25 | 969 | 550 | |
型號 | 公稱通徑 | 尺寸（?） | |||||||
L | D | D1 | D2 | B-f | Z-φ | H | D0 | ||
BJ41WH-25PRC | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 233 | 120 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 275 | 140 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 285 | 160 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 302 | 180 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 355 | 200 | |
50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 362 | 240 | |
65 | 290 | 180 | 145 | 120 | 22-3 | 8-18 | 400 | 280 | |
80 | 310 | 195 | 160 | 135 | 22-3 | 8-18 | 430 | 320 | |
100 | 350 | 230 | 190 | 160 | 24-3 | 8-23 | 465 | 360 | |
125 | 400 | 270 | 220 | 188 | 28-3 | 8-25 | 550 | 400 | |
150 | 480 | 300 | 250 | 218 | 30-3 | 8-25 | 700 | 400 | |
200 | 600 | 360 | 310 | 278 | 343 | 12-25 | 780 | 450 | |
250 | 730 | 425 | 370 | 335 | 36-3 | 12-30 | 900 | 550 | |
型號 | 公稱通徑 | 尺寸（?） | ||||||
L | D | D1 | D2 | B-f | Z-φ | H | ||
BJ41WH-40PRC | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 233 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 275 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 285 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 302 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 355 | |
50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 370 | |
65 | 290 | 180 | 145 | 120 | 22-3 | 8-18 | 408 | |
80 | 310 | 195 | 160 | 135 | 22-3 | 8-18 | 436 | |
100 | 350 | 230 | 190 | 160 | 24-3 | 8-23 | 475 | |
125 | 400 | 270 | 220 | 188 | 28-3 | 8-25 | 558 | |
150 | 480 | 300 | 250 | 218 | 30-3 | 8-25 | 720 | |
200 | 600 | 375 | 320 | 282 | 38-3 | 12-30 | 800 | |
BJ41WH-64PRC | 15 | 170 | 105 | 75 | 55 | 18-2 | 4-14 | 240 |
20 | 190 | 125 | 90 | 68 | 20-2 | 4-18 | 280 | |
25 | 210 | 135 | 100 | 78 | 22-2 | 4-18 | 290 | |
32 | 230 | 150 | 110 | 82 | 24-2 | 4-23 | 325 | |
40 | 260 | 165 | 125 | 95 | 24-3 | 4-23 | 360 | |
50 | 300 | 175 | 135 | 105 | 26-3 | 4-23 | 410 | |
65 | 340 | 200 | 160 | 130 | 28-3 | 8-23 | 430 | |
80 | 380 | 210 | 170 | 140 | 30-3 | 8-23 | 465 | |
100 | 430 | 250 | 200 | 168 | 32-3 | 8-25 | 537 | |
125 | 500 | 295 | 240 | 202 | 36-3 | 8-30 | 630 | |
150 | 550 | 340 | 280 | 240 | 38-3 | 8-34 | 790 | |
200 | 650 | 405 | 345 | 300 | 44-3 | 12-34 | 910 | |
