Z960Y高溫高壓電站閘閥由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
產品名稱： | 高溫高壓電站閘閥 | 產品型號： | Z960Y |
公稱通徑： | DN50～DN800 | 結構形式： | 閘板式 |
公稱壓力： | 16.0Mpa～32.0Mpa | 連接方式： | 焊接、法蘭 |
適用溫度： | -20ºC～+150ºC～425ºC～550ºC | 驅動方式： | 手動、傘齒輪、電動、氣動、液動 |
閥體材質： | WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 水、油、蒸汽 | 生產廠家： | 浙江嵐勝閥門有限公司 |
1、中部無閥蓋壓力自緊式連結
2、閘板為要楔式彈性單閘板或楔式雙閘板結構
3、閘板/閥座雙面堆焊鉆基硬質合金
4、抗高溫蠕變設計
5、閥桿采用滲氮型沉淀硬化不銹鋼
6、有手動、齒輪（傘形齒輪和正齒輪）傳動、電動
零件名稱 | 材料牌號 | |||
閥體 | A216WCB | A217WC1 | A217WC6 | A217WC9 |
閘板 | A216WCB | A217WC1 | A217WC6 | A217WC9 |
閥座 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
閥桿 | 1Cr17Ni2 | 1Cr17Ni2 | SUH600 | SUH600 |
20Cr1Mo1V1A | 20Cr1MoVA | |||
閥蓋 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
WCB | WC1 | WC6 | WC9 | |
填料 | 增強柔性石墨 | |||
支架 | WCB | WCB | WCB | WCB |
WC1 | WC6 | WC9 | ||
密封環 | S軟鋼(增強柔性石墨) | S軟鋼 | F軟鋼 | |
空桿螺母 | 45(ZCuZn25A16Fe3Mn3) | |||
適用溫度 | ≤425℃ | ≤450℃ | ≤540℃ | ≤570℃ |
Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V
注：
1 、制照與驗收技術條件按 E101 和B3595-93 的規定。
2 、閥門試驗按 JB3595-93 和 JB3595- 93 和 JB3595-93 的規定，閥門密封試驗和上密封試驗壓力按 JB3595-93 的規定。
3 、結構長度按 E101 的規定或用戶提供尺寸。
4 、焊接坡口按電力工業管理標準78DG 的規定或按用戶提供尺寸。

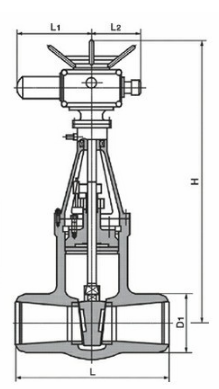

公稱通徑 | 主要外形尺寸和連接尺寸 | 電動裝置 | WT | ||||
D1 | L | H | L1 | L2 | |||
Z960Y-250 | |||||||
100 | 84 | 483 | 1164 | 437 | 277 | DZW45 | 234 |
125 | 100 | 711 | 1402 | 437 | 277 | DZW60 | 343 |
175 | 158 | 864 | 1650 | 554 | 309 | DZW180 | 638 |
225 | 200 | 1067 | 1650 | 554 | 309 | DZW180 | 654 |
300 | 280 | 1194 | 2106 | 764 | 398 | DZW350 | 1973 |
Z960Y-320 | |||||||
100 | 96 | 533 | 1236 | 437 | 277 | DZW180 | 291 |
125 | 118 | 610 | 1302 | 437 | 277 | DZW180 | 315 |
150 | 148 | 762 | 1403 | 526 | 283 | DZW180 | 672 |
175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
Z960Y-P54100V | |||||||
100 | 96 | 533 | 1120 | 554 | 309 | SMC-00 | 280 |
125 | 118 | 610 | 1219 | 554 | 309 | SMC-0 | 419 |
175 | 148 | 762 | 1349 | 554 | 309 | SMC-0 | 626 |
225 | 180 | 914 | 1690 | 554 | 309 | SMC-1 | 1020 |
250 | 222 | 1041 | 1830 | 554 | 309 | SMC-2 | 1320 |
Z960Y-P54170V | |||||||
125 | 98 | 630 | 1230 | 437 | 277 | DZWC-4 | 312 |
225 | 186 | 1060 | 1680 | 554 | 309 | 1401 | |
300 | 278 | 1397 | 2265 | 764 | 2834 | ||
325 | 310 | 1448 | 2265 | 690 | 398 | 2632 | |
350 | 338 | 1550 | 2536 | 715 | 5591 | ||
