Z43WF帶導流孔平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。
產品名稱： | 帶導流孔平板閘閥 | 產品型號： | Z43WF、Z543WF、Z643WF、Z943WF |
公稱通徑： | DN50～DN1000 | 結構形式： | 單閘板、雙閘板 |
公稱壓力： | 1.6Mpa～6.4Mpa | 連接方式： | 法蘭、對夾 |
適用溫度： | -20ºC～+150ºC～425ºC | 驅動方式： | 手動、鏈輪、傘齒輪、電動、氣動、液動 |
閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 水、油、蒸汽、天然氣、污水、石灰、液體 | 生產廠家： | 浙江嵐勝閥門有限公司 |
1.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
2.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
(1) 軛架套管–鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。
(2) 閥桿–螺紋長度直到托架；銷釘和點焊；具有穩定性。
(3) 壓力密封–結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。
(4) 閥座環–焊接閥座環垂直于流動通道，易于維護。
(5) 執行機構–這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手，DN350以上配置斜齒輪操作機構。
(6) 軛架–完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。
(7) 壓蓋–兩件式，自調節壓蓋，避免被彈出。
(8) 整體后座–硬面，使用壽命最長。
(9) 閥瓣–彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
(10) 整體止動–整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。
設計規范 | 結構長度 | 連接法蘭 | 試驗與檢驗 | 壓力-溫度 | 產品標識 |
JB/T5298 | JB/T5298 | JB/79 | JB/T5298 | GB9131 | GB/T12220 |
API6D | API6D | ANSI-16.5 | API6D | ANSI B16.34 | MSS SP-25 |
設計等級 | 常溫下試驗壓力（MPa） | 適用溫度℃ | 適用介質 | |||||||
殼體 | 左密封 | 左密封 | 低壓密封 | “G”型 | “D”型 | 普通型 | “抗硫”型 | “基本”型 | ||
公稱壓力PN（MPa） | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29～50 | -45～21 | -2～121 | H2S和CO2總含量大于500mg/m2的介質 | 石油天然氣、水等 |
2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||||
4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||||
6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||||
磅級Lb | 150 | 3.0 | 2.2 | 2.2 | 0.6 | |||||
300 | 7.7 | 5.6 | 5.6 | 0.6 | ||||||
閥門/閥蓋 | WCB | WC6 | A352-LCB | A351-CF8M |
閘板 | 2Cr13+ENP | 20CrMoV+STL | ANSO410+ENP | ANSI316+ENP |
閥桿 | 2Cr13 | 2Cr13 | A182-A6a | A182-A316S |
閥座 | 25+PTFE | 20CrMoV+STL | A105+PTFE | A182-F316+PTFE |
填料 | NBR/FPM | 柔性石墨/Flexible Graphite | 聚四氟乙烯/PTFE+FPM | |
墊片 | - | 墊片 | - | |
螺栓 | 35 | 螺栓 | 35 | |
適用介質 | 水、油口、蒸汽 | 適用介質 | 水、油口、蒸汽 | |

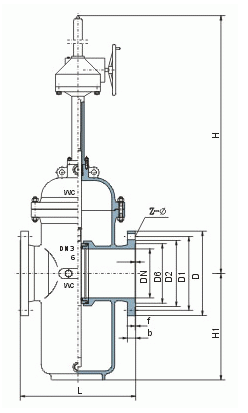

1.6MPa | DN | L | D | D1 | D2 | Do | f | b | H | H1 | n-Φd |
凸面法法 | 50 | 178 | 160 | 125 | 100 | 250 | 3 | 16 | 584 | 80 | 4-Φ18 |
65 | 190 | 180 | 145 | 120 | 250 | 3 | 18 | 634 | 95 | 4-Φ18 | |
80 | 203 | 195 | 160 | 135 | 250 | 3 | 20 | 688 | 100 | 8-Φ18 | |
100 | 229 | 215 | 181 | 155 | 300 | 3 | 20 | 863 | 114 | 8-Φ18 | |
125 | 254 | 245 | 210 | 185 | 350 | 3 | 22 | 940 | 132 | 8-Φ18 | |
150 | 267 | 280 | 240 | 210 | 350 | 3 | 24 | 1030 | 150 | 8-Φ23 | |
200 | 292 | 335 | 295 | 265 | 350 | 3 | 26 | 1277 | 168 | 12-Φ23 | |
250 | 330 | 405 | 355 | 320 | 400 | 3 | 30 | 1491 | 203 | 12-Φ25 | |
300 | 356 | 460 | 410 | 375 | 450 | 4 | 30 | 1701 | 237 | 12-Φ25 | |
350 | 381 | 520 | 470 | 435 | 500 | 4 | 34 | 1875 | 265 | 16-Φ30 | |
400 | 406 | 580 | 525 | 485 | 305 | 4 | 36 | 2180 | 300 | 16-Φ30 | |
450 | 432 | 640 | 585 | 545 | 305 | 4 | 40 | 2440 | 325 | 20-Φ34 | |
500 | 457 | 705 | 650 | 608 | 305 | 4 | 44 | 2860 | 360 | 20-Φ41 | |
600 | 508 | 840 | 770 | 718 | 305 | 5 | 48 | 3450 | 425 | 20-Φ41 | |
700 | 610 | 910 | 840 | 788 | 305 | 5 | 50 | 3960 | 460 | 24-Φ41 | |
800 | 660 | 1020 | 950 | 898 | 305 | 5 | 52 | 4550 | 512 | 24-Φ41 | |
900 | 711 | 1120 | 1050 | 998 | 250 | 5 | 54 | 5250 | 565 | 28-Φ48 | |
1000 | 811 | 1250 | 1170 | 1110 | 250 | 5 | 56 | 5870 | 630 | 28-Φ18 | |
2.5MPa | 50 | 178 | 160 | 125 | 100 | 250 | 3 | 20 | 584 | 80 | 4-Φ18 |
凸面法法 | 65 | 190 | 180 | 145 | 120 | 300 | 3 | 22 | 634 | 95 | 8-Φ18 |
80 | 203 | 195 | 160 | 135 | 350 | 3 | 22, | 388 | 100 | 8-Φ18 | |
100 | 229 | 230 | 190 | 160 | 350 | 3 | 24 | 863 | 114 | 8-Φ23 | |
125 | 254 | 270 | 220 | 188, | 350 | 3 | 28 | 940 | 132 | 8-Φ25 | |
150 | 267 | 300 | 250 | 218 | 400 | 3 | 30 | 1030 | 150 | 8-Φ25 | |
200 | 292 | 360 | 310 | 278 | 450 | 3 | 34 | 1277 | 168 | 12-Φ25 | |
250 | 330 | 425 | 370 | 332 | 500 | 3 | 36 | 1491 | 203 | 12-Φ30 | |
300 | 356 | 485 | 430 | 390 | 305 | 4 | 40 | 1701 | 237 | 16-Φ30 | |
350 | 381 | 550 | 490 | 448 | 305 | 4 | 44 | 1875 | 265 | 16-Φ34 | |
400 | 406 | 610 | 550 | 505 | 305 | 4 | 48 | 2180 | 300 | 16-Φ34 | |
450 | 432 | 660 | 600 | 555 | 305 | 4 | 50 | 2440 | 325 | 20-Φ34 | |
500 | 457 | 730 | 660 | 610 | 305 | 4 | 52 | 2860 | 360 | 20-Φ41 | |
600 | 508 | 840 | 770 | 718 | 305 | 5 | 56 | 3450 | 425 | 20-Φ41 | |
700 | 610 | 955 | 875 | 815 | 305 | 5 | 60 | 3960 | 460 | 24-Φ48 | |
800 | 660 | 1070 | 990 | 930 | 305 | 5 | 64 | 4550 | 512 | 24-Φ48 | |
900 | 711 | 1180 | 1090 | 1025 | - | 5 | 66 | 5250 | 595 | 28-Φ54 | |
1000 | 811 | 1305 | 1210 | 1140 | - | 5 | 68 | 5870 | 660 | 28-Φ48 |
