WZ41H德標波紋管閘閥，設計和制造按DIN EN 12288-2003，試驗和檢驗按 DIN EN 12266 2003，結構長度按 DIN EN 558-1 1995，連接法蘭按 DIN EN 1092-1 2002，廣泛用于化工、火力、發電廠等油品、水蒸氣管道上作接通或截斷管道中介質的啟閉裝置。
產品名稱： | 德標波紋管閘閥 | 產品型號： | WZ41H |
公稱通徑： | DN15～DN350 | 密封結構： | 波紋管 |
公稱壓力： | PN16-PN40 | 連接方式： | 法蘭 |
適用溫度： | -20ºC～+150ºC～425ºC～550ºC | 驅動方式： | 手動、傘齒輪、電動、氣動、液動 |
閥體材質： | WCB、鑄鋼、鍛鋼、碳鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 水、油、蒸汽、氣體類 | 生產廠家： | 浙江嵐勝閥門有限公司 |
1、德標波紋管閘閥的造型美觀，而且結構合理、性能高、密封性也很可靠。
2、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能。
3、它的閥桿升降位置指示比其他的閘法更直觀；
4、德標波紋管閘閥的零件材料以及法蘭和對焊的尺寸都可根據實際的工作情況或者根據用戶要求合理的進行選配，可以滿足各種工程需要。
5、德標波紋管閘閥的密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。
1、德標波紋管閘閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏；
2、雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準；
3、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油；
4、人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠；
公稱壓力 | 殼體試驗壓力 | 密封試驗壓力 | 適用溫度℃ | 介質 |
1.6MPa | 2.4MPa | 1.76MPa | GG:-10~300 | 水 |
2.5MPa | 3.75MPa | 2.75MPa | ||
4.0MPa | 6.0MPa | 4.4MPa |
閥體/閥蓋 | 閥桿 | 閥瓣 | 螺栓 | 螺母 | 填料 | 墊片 | 波紋管 |
GG | 13Cr | GG | B7 | 2H | FlexibleGraphite | FlexibleGraphite+304 | 304 |
WCB | 13Cr | WCB | B7 | 2H | FlexibleGraphite | FlexibleGraphite+304 | 304 |
CF8 | F304 | CF8 | B8 | 8 | FlexibleGraphite | FlexibleGraphite+304 | 304 |
CF8M | F316 | CF8M | B8 | 8 | FlexibleGraphite | FlexibleGraphite+304 | 316 |

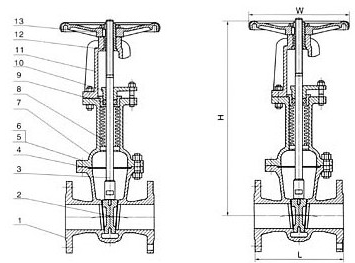

口徑（DN） | 總長（L） | 外圓（D） | 中心（C） | 水介（G） | 法蘭厚（F） | 水線厚 | 高度（H） | 孔數-大小 |
40 | 240 | 150 | 110 | 88 | 18 | 3 | 473 | 4-18 |
50 | 250 | 165 | 125 | 102 | 20 | 3 | 524 | 4-18 |
65 | 270 | 185 | 145 | 122 | 20 | 3 | 567 | 4-18 |
80 | 280 | 200 | 160 | 138 | 20 | 3 | 655 | 8-18 |
100 | 300 | 220 | 180 | 158 | 20 | 3 | 833 | 8-18 |
125 | 325 | 250 | 210 | 188 | 22 | 3 | 908 | 8-18 |
150 | 350 | 285 | 240 | 212 | 22 | 3 | 1006 | 8-22 |
200 | 400 | 340 | 295 | 268 | 24 | 3 | 1423 | 12-22 |
250 | 450 | 405 | 355 | 320 | 26 | 3 | 1708 | 12-26 |
300 | 500 | 460 | 410 | 378 | 28 | 4 | 2117 | 12-26 |
350 | 550 | 520 | 470 | 438 | 30 | 4 | 2400 | 16-26 |
400 | 600 | 580 | 525 | 490 | 32 | 4 | 2707 | 16-30 |
450 | 650 | 640 | 585 | 548 | 34 | 4 | 2835 | 20-30 |
500 | 700 | 715 | 650 | 610 | 36 | 4 | 3169 | 20-33 |
600 | 800 | 840 | 770 | 725 | 40 | 5 | 4053 | 20-36 |
