DZ61H鍛鋼低溫閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。閥蓋設計成便于保冷的長頸結構，以保證填料函底部的溫度保持在0℃以上。在閘板的進口側設置泄壓孔，防止閥體中腔的異常升壓。閥門材料進行低溫沖擊試驗，確保材料在低溫下不會發生脆性破壞。用于-101℃以下的低溫閘閥，閥門零部件在精加工前進行深冷處理。
產品名稱： | 鍛鋼低溫閘閥 | 產品型號： | DZ61H、DZ11H |
公稱通徑： | DN15～DN50 | 結構形式： | 閘板式 |
公稱壓力： | 1.6Mpa～14.0Mpa/150LB-800LB | 連接方式： | 內螺紋、承插焊、法蘭 |
適用溫度： | -20ºC～-101ºC～-196ºC | 驅動方式： | 手動、傘齒輪、電動、氣動、液動 |
閥體材質： | 鍛鋼、鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 液氮、乙烯、甲烷、液態天然氣、二氧化碳等 | 生產廠家： | 浙江嵐勝閥門有限公司 |
型號 | 壓力級 (LB) | 工作壓力 (MPa) | 適用溫度 (℃) | 適用介質 |
DZ11H-150(Lb) | 150 | 2.0 | -196℃ | 液氮、液氨、甲烷、乙烯、二氧化碳等 |
DZ11H-300(Lb) | 300 | 5.0 | ||
DZ11H-600(Lb) | 600 | 10.0 | ||
DZ11H-800(Lb) | 800 | 14.0 | ||
DZ61H-150(Lb) | 150 | 2.0 | -196℃ | 液氮、液氨、甲烷、乙烯、二氧化碳等 |
DZ61H-300(Lb) | 300 | 5.0 | ||
DZ61H-600(Lb) | 600 | 10.0 | ||
DZ61H-800(Lb) | 800 | 14.0 |
型號 | 材料 | |||
閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 | |
DZ11H-150(Lb) | 低溫鋼、LCB、不銹鋼 | 鉻不銹鋼 | 鉻不銹鋼或碳鋼堆焊硬質合金 | 柔性石棉 |
DZ11H-300(Lb) | ||||
DZ11H-600(Lb) | ||||
DZ11H-800(Lb) | ||||
DZ61H-150(Lb) | 低溫鋼、LCB、不銹鋼 | 鉻不銹鋼 | 鉻不銹鋼或碳鋼堆焊硬質合金 | 柔性石棉 |
DZ61H-300(Lb) | ||||
DZ61H-600(Lb) | ||||
DZ61H-800(Lb) | ||||

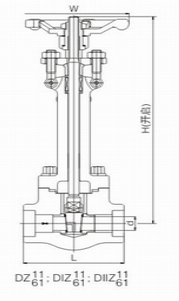

DN | S/mm | T/in | W/mm | H（開）/mm | 重量/kg | ||
in | mm | JNSI | JIS | ||||
½ | 15 | 21.8 | 22.2 | ½ | 125 | 333 | 7.1 |
¾ | 20 | 27.1 | 27.7 | ¾ | 125 | 360 | 9.4 |
1 | 25 | 33.8 | 34.5 | 1 | 160 | 407 | 13.5 |
1¼ | 32 | 42.6 | 42.2 | 1¼ | 160 | 475 | 15.0 |
1½ | 40 | 48.7 | 49.1 | 1½ | 180 | 475 | 17.8 |
2 | 50 | 61.1 | 61.1 | 2 | 200 | 551 | 28.0 |
