BZ41H鍛鋼保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，特別是用于輸送常溫下可能凝固的高粘度介質。該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。BZ41H鍛鋼保溫閘閥主要用于石油、化工、冶金等行業系統中。閥門的夾套設計允許蒸汽或其他保溫介質在閥門兩法蘭之間流動，以保持介質的溫度，防止介質結晶。
產品名稱： | 鍛鋼保溫閘閥 | 產品型號： | BZ41H |
公稱通徑： | DN15～DN100 | 結構形式： | 閘板式 |
公稱壓力： | 1.6Mpa～42.0Mpa/150LB-2500LB | 連接方式： | 法蘭 |
適用溫度： | -20ºC～+150ºC～425ºC～550ºC | 驅動方式： | 手動、傘齒輪、電動、氣動、液動 |
閥體材質： | 鍛鋼、鍛不銹鋼、A105、A182、F22、F304 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 水、油、蒸汽、導熱油、濾清、易結晶物 | 生產廠家： | 浙江嵐勝閥門有限公司 |
設計與制造：GB12234
法蘭尺寸：JB/T79 GB9113
壓力溫度：GB9131
結構長度：GB12221
檢驗與試驗：GB13927

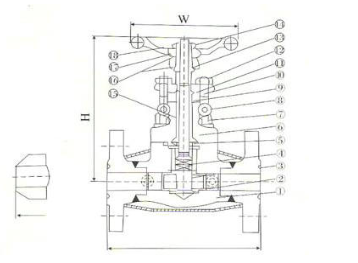

序號 | 零件名稱 | CS to ASTM | AS to ASTM | AS to ASTM | |
Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 閥座 | A276 420 | A276 304 | A276 304(L) | A276F316(L) |
3 | 閘板 | A276 410&403 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 閥桿 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
5 | 墊片 | 316夾柔性石墨+graphite | 316夾PTFESS+PTFE | ||
6 | 閥蓋 | A105 | A182F22 | A182F304(L) | A182 F316(L) |
7 | 閥蓋螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 圓柱銷 | A276 420 | A276 304 | ||
9 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料壓板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
13 | 閥桿螺母 | A276 410 | |||
14 | 銷緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 銘牌 | SHDG | |||
16 | 手輪 | A197 | |||
17 | 潤滑墊片 | A472 431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
適用介質 | 水、蒸氣、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | ||
適用溫度 | -29℃-425℃ | -29℃-550℃ | -29℃-180℃ | ||
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
L(RF) | 150 | 108 | 117 | 117 | 140 | 165 | 203 |
300 | 140 | 152 | 152 | 178 | 190 | 216 | |
600 | 165 | 190 | 190 | 229 | 241 | 292 | |
H(OPEN) | 150/300 | 158 | 169 | 169 | 236 | 246 | 283 |
600 | 169 | 197 | 197 | 246 | 283 | 320 | |
W | 100 | 100 | 100 | 160 | 160 | 180 | |
2-G | 3/8 | 3/8 | 3/8 | 1/2 | 1/2 | 1/2 | |
