Q41Y金屬硬密封球閥 DN15-150

上一個：[ Q47Y合金鍛鋼球閥 DN15-1200 ] 下一個：[Q347Y金屬硬密封球閥 DN200-1200]

產品參數

Q41Y金屬硬密封球閥是一種高性能閥門，廣泛應用于化工、石油、造紙、采礦、電力等工業領域，以及給排水、市政等民用領域。硬密封球閥，手動鑄鋼硬密封球閥體表面采用噴涂技術，通過對各種不同工況條件的處理，硬度可達HRC78。閥座密封面的處理，硬度可達HRC72。球體和閥座進行配對研磨，球閥整個密封面的所有密封區域均經過精密研磨。適合于高溫高壓的水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質，以及帶顆粒的介質。它具備多種特點，如流體阻力小、結構簡單、體積小、重量輕、密封可靠、操作方便、維修容易等。硬密封球閥的驅動方式為手動、蝸輪傳動、氣動或電動。金屬硬密封球閥一般采用法蘭連接，也可采用對焊連接。

產品名稱：	金屬硬密封球閥	產品型號：	Q41Y
公稱通徑：	DN15～DN200	結構形式：	浮動式
公稱壓力：	1.6Mpa～6.4Mpa～16.0Mpa～42.0Mpa	連接方式：	法蘭
適用溫度：	≤550ºC	驅動方式：	手動、蝸輪、電動
閥體材質：	鑄鋼、碳鋼、鍛鋼、不銹鋼	制造標準：	GB/T21385-2008
適用介質：	水、油、氣體、液體	生產廠家：	浙江嵐勝閥門有限公司

適用領域

選用WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等，可分別適用于非腐蝕型介質、弱腐蝕性介質、硝酸、醋酸、氧化性介質、尿素等多種介質，特別適用于含固體顆粒介質、料漿、煤粉、灰渣等苛刻工況。

產品優勢

1. 高溫耐受性：Q41Y球閥設計用于在高溫環境下工作，碳鋼材質的工作溫度范圍可達-29℃至425℃，而不銹鋼材質則可承受-40℃至550℃的溫度。

2. 耐磨損：球體和閥座經過特殊硬化處理，增強了耐磨損性能，適用于含有固體顆粒的介質。

3. 防火和防靜電：金屬硬密封結構有助于防止火災和靜電積聚，適用于易燃易爆介質。

4. 流體阻力小：全通徑設計減少了流體流動過程中的阻力，提高了流體的流速和效率。

5. 結構緊湊：設計簡潔，體積小，便于安裝在空間受限的環境中。

6. 重量輕：相比其他類型的閥門，Q41Y球閥重量較輕，便于搬運和安裝。

7. 密封性能好：金屬硬密封確保了閥門在關閉狀態下的密封性，適用于需要嚴格密封的場合。

8. 操作簡便：90度旋轉即可實現閥門的開啟或關閉，易于操作。

9. 維護方便：閥門設計允許快速訪問和更換密封件和其他部件，簡化了維護過程。

10. 雙向密封功能：Q41Y球閥設計為雙向密封，無論介質流向如何，都能保持良好的密封性能。

11. 多種材質選擇：根據不同的介質和工況要求，可以選擇鑄鐵、鑄鋼、鍛鋼、不銹鋼等多種材質。

12. 多種連接方式：支持法蘭連接和焊接連接，適應不同的管道系統。

13. 多種驅動方式：提供手動、蝸輪蝸桿傳動、氣動、電動等多種驅動方式，以滿足不同操作需求。

14. 適用于多種介質：可以用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質的輸送和控制。

主要零件材料

閥體	WCB A105	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M		CF3M
Body
球體閥桿	2Cr13	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316		316L
Ball Stem
閥座 Seat	2Cr13	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti		316	316L
墊片	不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket
Shim
閥桿座	不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite
Stem Seat
填料	增強柔性石墨 Enhanced Flexible Graphite
Packing
填料壓蓋		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316		316L
Gland
溫度	-29℃～300℃(對位聚笨 PPL)
Temperature	-29℃～550℃(金屬硬密封)
介質	水蒸汽油品氣體	硝酸類 Nitric Acid		強氧化介質	醋酸類 Acetic Acid			尿素類Urea
Medium	Water steam			strongey oxidable medium
	Oil goods

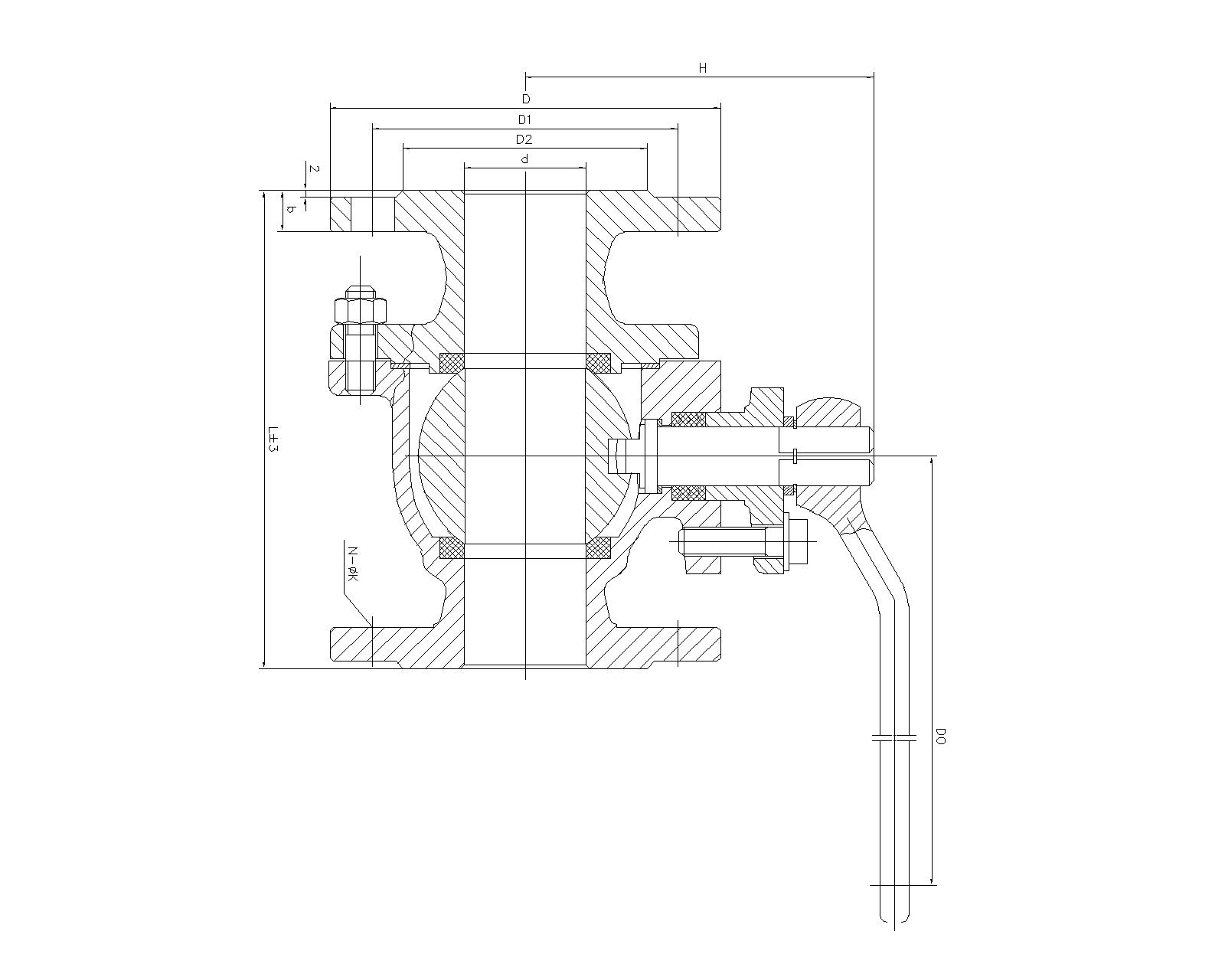

產品樣圖

主要連接尺寸

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
Q41H Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
Q41H Q41PPL 25C 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200

4.0MPa	DN	L	D	D1	D2	b	n-φd	H	D0
Q41H Q41PPL 40C 40P 40R	15	130	95	65	45	16	4-14	103	140
	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	160
	32	180	135	100	78	18	4-18	150	250
	40	200	145	110	85	18	4-18	156	250
	50	220	160	125	100	20	4-18	172	350
	65	250	180	145	120	22	8-18	197	350
	80	280	195	160	135	22	8-18	222	450
	100	320	230	190	160	24	8-23	253	450
	125	400	270	220	188	28	8-25	275	600
	150	400	300	250	218	30	8-25	286	800
	200	550	375	320	282	38	12-30	340	1200
6.4MPa	15	165	105	75	55	18	4-14	105	140
Q41H Q41PPL 64C 64P 64R	20	190	125	90	68	20	4-18	125	160
	25	216	135	100	78	22	4-18	135	250
	32	229	150	110	82	24	4-23	150	350
	40	241	165	125	95	24	4-23	165	350
	50	292	175	135	105	26	4-23	175	450
	65	330	200	160	130	28	8-23	200	450
	80	356	210	170	140	30	8-23	210	600
	100	432	250	200	168	32	8-25	250	700
	125	508	295	240	202	36	8-30	295	1100
	150	559	340	280	240	38	8-34	340	1500
