Q47F美標鍛鋼固定球閥

產品參數

Q47F固定球閥是一種高性能閥門，適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮,適合于高溫高壓的水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質。其中抗硫系列產品適用于含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。固定球閥與浮動球閥相比,工作時,閥前流體壓力在球體上產生的作用力全部傳遞給軸承,不會使球體向閥座移動,因而閥座不會承受過大的壓力,所以固定式法蘭球閥的轉矩小、閥座變形小,密封性能穩定、使用壽命長,適用于高壓、大口徑場合。先進的彈簧預閥座組件,具有自緊特性,實現上游密封。每閥有兩個閥座,每個方向都能密封,因而安裝沒有流向限制,是雙向。

產品名稱：	鍛鋼固定球閥	產品型號：	Q47F
公稱通徑：	DN50～DN1200	結構形式：	球形
公稱壓力：	1.6Mpa～32.0Mpa	連接方式：	法蘭
適用溫度：	-20～180℃	驅動方式：	手動、電動、氣動
閥體材質：	A105鍛鋼、WCB鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、燃氣、氣體及某些腐蝕性液體	生產廠家：	浙江嵐勝閥門有限公司

產品特征

1、結構特點：固定球閥球體帶有固定軸的球閥，稱為固定球閥。固定球閥主要用于高壓大口徑。根據閥座密封圈的安裝不同，固定球閥可以有兩種結構：球體前密封的閥座，球體后密封的閥座.

2、整體結構：具有全通道、緊急密封、防火等特點。

3、全通徑：閥門流道孔直徑與管和徑內徑一致，更于管線清掃。

4、阻塞與排泄：閥門處于關閉狀態時，上下游側的閥座使流體阻斷，閥體中腔的積治物可以排泄，排泄裝置如下機能：

① 事前可檢查閥座是否泄漏損傷；

②減少介質更換對閥門的污染；

③ 在工作壓力下，閥門處于全開或全關狀態時，可更換閥桿部填料函。（如圖5所示排泄裝置是排污塞）

5、自動泄壓

閥門中腔停滯的介質由于溫度升高，而出現異常升高時，閥座或閥體上安裝的安全閥可以自動泄壓。

6、防火結構

采用雙重密封，當發生火災時，非金屬閥座燒損后，介質將球體壓緊在閥體上的金屬密封面阻止介質大量漏出，符合API607規定。

7、緊急密封

閥座及閥桿密封件出現損傷而引起泄漏時，通過注脂閥注入密封脂可以起瞬時應急密封作用。

8、閥桿加長

閥桿加長適用于地下安裝及低溫介質用，加長尺寸，根據需要確定。操作方式有手動、氣動、電動、氣液聯動、液動等。

主要性能參數

試驗壓力（MPa)	公稱壓力（MPa)							壓力級（Class)
試驗壓力（MPa)	1.6	2.5	4.0	6.4	10.0	16.0	25.0	150	300	400	600	900	1500
強度試驗	2.4	3.8	6.0	9.6	15.0	24	37.5	3.1	7.8	10.2	15.3	23.1	38.4
密封試驗	1.8	2.8	4.4	7.0	11.0	17.6	27.5	2.2	5.6	7.5	11.2	16.8	28.1
氣密試驗	0.5-0.7
工作溫度	PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃
適用介質	C：水、油、氣體、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）

主要零部件材質

序號	零件名稱	材質
序號	零件名稱	GB	ASTM
1	閥體	WCB、A105	A182 F316
2	彈簧	60Si2Mn	316
3	密封圈	增強聚四氟乙烯	增強聚四氟乙烯
4	墊片	柔性石墨+不銹鋼	柔性石墨+316
5	排污螺塞	25	316
6	O型密封圈	橡膠	橡膠
7	底蓋	A105	316
8	螺釘	35	316
9	閥桿	2Cr13+鍍鎳磷	316
10	滑動軸承	不銹鋼+PTFE	316+TPFE
11	球體	A105+鍍鎳磷	A182 F316
12	閥座	A105+鍍鎳磷	316
13	螺柱	35CrMoA	316
14	螺母	35	316
15	壓套	A105	316
16	填料	PTFE	PTFE
17	填料壓蓋	WCB	A216-WCB
18	鍵	45	316

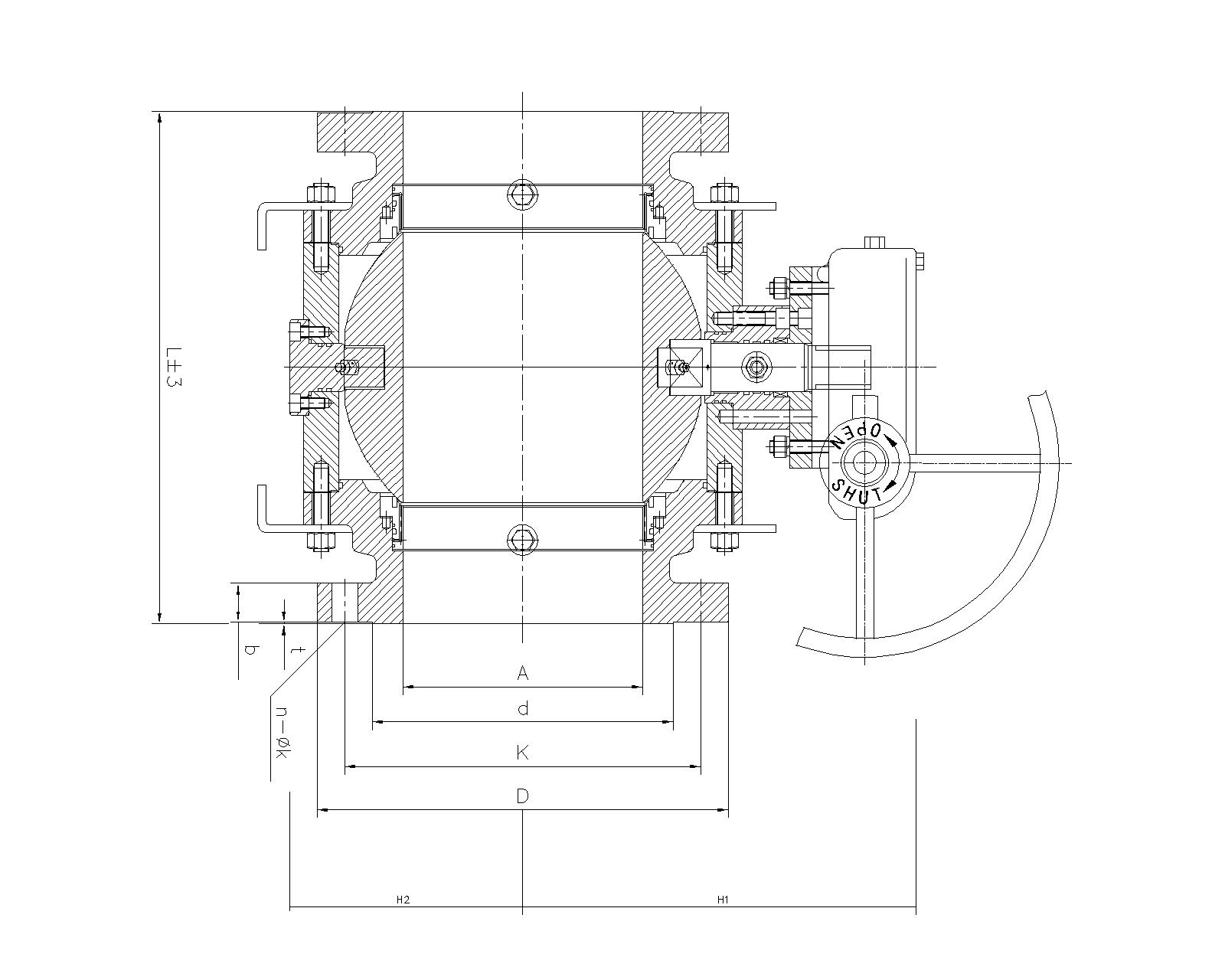

外形結構圖

Q47、Q347 型ANSI CLASS150LB-1500LB主要尺寸及重量

■CLASS 150

公稱通徑		2"	21/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"
D1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781
L	RF	178	191	283	229	356	394	457	533	610	686	762	864	914	1067	1245	1372
L	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1542
H1		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800	950
H2		107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100	1150
E								116	116	171	171	257	257	257	150	83	83
F								350	350	420	420	400	400	400	410	650	650
W		230	400	400	650	1050	1050	600	600	800	800	800	500	800	800	800	800
W(kg)		12	16	22	35	58	74	205	322	460	576	864	1280	1600	3540	4500	5940

■CLASS300

公稱通徑		2"	21/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"
D1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781
L	RF	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1542
L	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1542
H1		102	114	127	152	184	219	273	360	395	430	470	580	580	700	800	950
H2		107	125	152	178	300	330	398	495	580	625	670	840	840	1050	1100	1150
E								116	116	171	171	257	257	257	150	83	83
F								350	350	420	420	400	400	400	410	650	650
W		230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800	800
W(kg)		15	24	30	55	87	118	255	370	533	640	1030	1542	2100	4200	5300	7860

■CLASS400

公稱通徑		2"	21/2"	3"	4"	6"	8"	10"	12"	14"	16"	20"	24"	28"
D1		51	64	76	102	152	203	254	305	337	387	489	591	686
L	RF	292	330	356	406	495	597	673	762	826	902	1054	1232	1397
L	BW	295	333	359	410	498	600	676	765	829	905	1060	1241	1410
H1		114	124	133	159	250	294	395	445	500	530	660	800	900
H2		108	155	197	235	300	374	445	512	550	615	810	1010	1180
E		116	116	116	116	116	171	171	257	257	257	150	83	123
F		350	350	350	350	350	420	420	400	400	400	410	650	735
W		600	600	600	600	600	800	800	800	800	800	800	800	800
W(kg)		23	35	49	91	192	355	640	880	1100	1540	2800	5300	5700

■CLASS600

公稱通徑		2"	21/2"	3"	4"	6"	8"	10"	12"	14"	16"	20"	24"	28"
D1		51	64	76	102	152	203	254	305	337	387	489	591	686
L	RF	292	330	356	432	559	597	787	838	889	991	1194	1397	1549
L	BW	295	333	359	435	562	600	791	841	892	994	1200	1407	1562
H1		114	124	133	159	250	294	395	445	500	530	660	800	900
H2		108	155	197	235	300	374	445	512	550	615	810	1010	1180
E		116	116	116	116	116	171	171	257	257	257	150	83	123
F		350	350	350	350	350	420	420	400	400	400	410	650	735
W		600	600	600	600	600	800	800	800	800	800	800	800	800
W(kg)		35	38	55	102	232	390	710	960	1700	1970	3250	5800	6700

■CLASS900

公稱通徑		2"	21/2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"
D1		51	64	76	102	152	203	254	305	324	375	426	473	572
L	RF	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549
L	BW	371	422	384	460	613	740	841	968	1038	1140	1232	1334	1568
H1		217	241	259	297	360	322	420	470	510	600	700	720	810
H2		126	158	191	216	270	394	502	572	675	762	866	894	956
E		116	116	116	116	171	171	257	257	150	150	180	180	220
F		350	350	350	350	420	420	420	400	410	410	650	650	735
W		600	600	600	600	800	800	800	800	800	800	800	800	800
W(kg)		50	60	80	125	270

■CLASS1500

公稱通徑		2"	21/2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"
D1		51	64	76	102	146	194	241	289	318	362	395	440	504
L	RF	368	419	381	546	705	832	991	1130	1257	1384	1537	1664	1689
L	BW	371	422	384	549	711	941	1000	1146	1276	1407	1559	1686	1902
H1		126	158	191	216	296	378	495	542	590	670	710	750	850
H2		217	241	259	297	365	475	578	696	761	831	900	950	1080
E		116	116	116	116	171	257	257	150	150	180	220	220	280
F		350	350	350	350	420	400	400	410	410	650	735	735	735
W		600	600	600	600	800	800	800	800	800	800	800	800	800
W(kg)		50	75	117	216	380
