Q11F不銹鋼一片式球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
產品名稱： | 不銹鋼一片式球閥 | 產品型號： | Q11F |
公稱通徑： | DN6～DN100 | 結構形式： | 球形 |
公稱壓力： | 1.6Mpa～6.4Mpa（W.O.G） | 連接方式： | 內螺紋 |
適用溫度： | -20～232℃～350℃ | 驅動方式： | 手動、電動、氣動 |
閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 水、油、氣及某些腐蝕性液體 | 生產廠家： | 浙江嵐勝閥門有限公司 |
流體阻力小：由于其設計，流體通過閥門時的阻力非常小，與同長度的管段相近。
結構簡單：設計簡潔，體積小，重量輕，便于安裝和維護。
密封性能好：采用先進的密封材料，如聚四氟乙烯(PTFE)，確保閥門在多種工作條件下都能保持良好的密封性。
操作方便：球閥的開關操作簡單，只需旋轉90°，即可實現全開或全閉，便于實現遠距離控制。
維修方便：由于結構簡單，密封圈可活動，拆卸和更換都非常方便。
介質隔離：在全開或全閉狀態下，球體和閥座的密封面與介質隔離，減少了閥門密封面被介質侵蝕的風險。
適用范圍廣：通徑范圍從小到幾毫米，大到幾米，適用于高真空至高壓力的多種應用場景。
適用介質多樣：可以適用于水、油、氣及某些腐蝕性液體等多種介質。
公稱通徑 | DN（mm） | 6～100mm | ||
公稱壓力 | PN（MPa） | 2.5 | 4.0 | 6.4 |
試驗壓力 | 強度試驗壓力 | 3.8 | 6.0 | 9.6 |
高密封試驗壓力 | 3.0 | 4.8 | 7.6 | |
低壓氣密封試驗壓力 | 0.6 | 0.6 | 0.6 | |
適用介質 | 水、蒸汽、油品、酸類腐蝕性等。 | |||
適用溫度 | < 150℃（PTFE） < 300℃（PLL） | |||

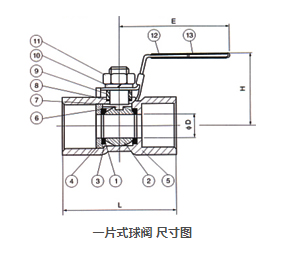

序號NO | 零件名稱 | 材質 |
1 | 密封圈 | 聚四氟乙烯PTFE |
2 | 球體 | SS304 SS316 |
3 | 密封墊 | 聚四氟乙烯PTFE |
4 | 閥蓋 | CF8M CF8 WCB |
5 | 閥體 | CF8M CF8 WCB |
6 | 閥桿 | 不銹鋼SS316 |
7 | 止推墊圈 | 聚四氟乙烯PTFE |
8 | 填料 | 聚四氟乙烯PTFE |
9 | 填料壓蓋螺母 | 不銹鋼SS304 |
10 | 墊圈 | 不銹鋼SS304 |
11 | 閥桿螺母 | 不銹鋼SS304 |
12 | 手柄套 | 塑料 |
13 | 手柄 | 不銹鋼SS304 |
公稱通徑 | 結構長度（mm） | 外形尺寸（mm） | 參考重量 | |||
毫米 | 英寸 | L | D | H | E | （kg） |
6 | 1/4"" | 40 | 4.2 | 22 | 80 | 0.10 |
10 | 3/8"" | 45 | 6 | 26 | 80 | 0.115 |
15 | 1/2"" | 57 | 8 | 31 | 88 | 0.175 |
20 | 3/4"" | 60 | 12 | 34 | 88 | 0.250 |
25 | 1"" | 72 | 15 | 38 | 105 | 0.400 |
32 | 1-1/4"" | 79 | 19 | 43 | 105 | 0.600 |
40 | 1-1/2"" | 85 | 24 | 50 | 124 | 0.850 |
50 | 2"" | 101 | 32 | 57 | 124 | 0.900 |
