GQ41M不銹鋼高溫球閥本公司設計整體高溫球閥是采用新型密封材料為閥座，經同類產品聚四氟乙烯做密封的球閥，使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，一體式結構，比二瓣式球閥中部減少泄漏點。閥桿采用倒裝雙密封，完全避免泄漏。閥桿處密封填料、調整墊，均采用回彈性強、耐溫、耐磨，耐壓、耐腐蝕、自潤滑性能良好、無毒型高新復合材料。適用介質：水、蒸汽、導熱?***嶗啵褂夢露齲骸?50℃。
產品名稱： | 不銹鋼高溫球閥 | 產品型號： | GQ41M |
公稱通徑： | DN15～DN200 | 結構形式： | 球形 |
公稱壓力： | 1.6Mpa～2.5Mpa | 連接方式： | 內螺紋、外螺紋、法蘭、對夾、焊接、卡套 |
適用溫度： | ≤350ºC | 驅動方式： | 手動 |
閥體材質： | 不銹鋼304、316、316L | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 水、油、氣體、液體 | 生產廠家： | 浙江嵐勝閥門有限公司 |
型號 | 公稱壓力 | 強度試驗壓力 | 密封試驗壓 | 適用溫度 | 適用介質 |
QJ41M/F-16P | 1.6 | 2.4 | 1.8 | -28～+300 (M/F) | 導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質 |
QJ41M/F-25P | 2.5 | 3.8 | 2.8 | -28～+350 (PPN) |
序號 | 零部件名稱 | 材料 |
1 | 閥體 | 球墨鑄鐵、碳素鋼、鑄不銹鋼 |
2 | 密封圈 | (M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃ |
3 | 球 | 不銹鋼 |
4 | 填料 | 聚四氟乙烯 |
5 | 填料壓蓋 | QT450－10球墨鑄鐵 |
6 | 閥桿 | 碳素鋼、鉻不銹鋼 |
7 | 手柄 | 碳鋼 |

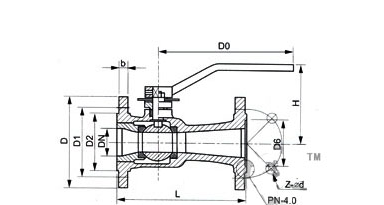

型號 | 規格 | 尺寸 | ||||||
L | D | D 1 | D 2 | z-φd | H | b | ||
QJ41M/F-16 | 15 | 130 | 95 | 65 | 45 | 4-14 | 85 | 14 |
20 | 150 | 105 | 75 | 55 | 4-14 | 95 | 16 | |
25 | 160 | 115 | 85 | 65 | 4-14 | 103 | 16 | |
32 | 180 | 135 | 100 | 78 | 4-18 | 105 | 18 | |
40 | 200 | 145 | 110 | 85 | 4-18 | 120 | 18 | |
50 | 230 | 160 | 125 | 100 | 4-18 | 195 | 20 | |
65 | 290 | 180 | 145 | 120 | 4-18 | 195 | 20 | |
80 | 310 | 195 | 160 | 135 | 8-18 | 215 | 22 | |
100 | 350 | 215 | 180 | 155 | 8-18 | 253 | 24 | |
該型閥門中的球體、密封圈采用了特殊的加工工藝和密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。
