D341F46法蘭襯氟塑料蝶閥的回轉中心位于閥體的中心線和蝶板的密封面截面上。閥座采用四氟塑料。關閉時蝶板的外圓密封面擠壓四氟閥卒，使閥座產生彈性變形，從而形成彈性力作為密封比壓保證襯氟蝶閥的密封。法蘭式襯氟蝶閥密封結構采用聚四氟乙烯、使閥座在具有彈性的同時強度更好。同時將蝶板用聚四氟乙烯全包覆，使蝶板具有較強的抗腐蝕性能。 適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
產品名稱： | 法蘭襯氟塑料蝶閥 | 產品型號： | D341F46 |
公稱通徑： | DN40～DN1200 | 閥座密封： | F4、F46 |
公稱壓力： | 1.0Mpa～1.6MPa | 連接方式： | 對夾式、法蘭式 |
適用溫度： | -25ºC～+150ºC | 驅動方式： | 手動、蝸輪、電動、氣動 |
閥體材質： | 鑄鐵、鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 強酸、堿、硫酸、王水腐蝕性液體 | 生產廠家： | 浙江嵐勝閥門有限公司 |
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2、四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
a、軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
b、軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c、軸的徑向采用O型圈與金屬墊的組合；
d、閥座鑲在有彈性條的閥體的槽內；
3、采用可調彈性彈子定位。定位準確，結構簡單。
設計標準 | GB12238 |
結構長度 | GB12221 |
法蘭標準 | JB/T79-94 |
GB9113.1-26 | |
檢驗試驗 | GB/T13927 |
驅動方式 | 蝸輪、手動、電動、氣動 |
性能規范
零件名稱 | 材料 |
上下閥體 | 鑄鐵、鑄鋼、不銹鋼、襯F46、F4 |
閥座 | 鑄鋼 |
帶桿蝶板 | 鑄鋼、不銹鋼、襯F46、F4 |
填料 | F4 |
襯墊 | 硅橡膠 |
蝸輪手柄 | 球墨鑄鐵 |

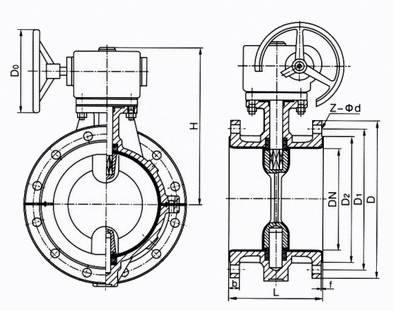

公稱通經 | L | D | D1 | D2 | f | b | Z-φd | |
DN（mm） | NPS（inch） | PN1.0MPa | ||||||
40 | 3/2 | 106 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 108 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 5/2 | 112 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 114 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
100 | 4 | 127 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
125 | 5 | 140 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
150 | 6 | 140 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
200 | 8 | 152 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
250 | 10 | 250 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
300 | 12 | 270 | 440 | 400 | 368 | 3 | 28 | 12-φ23 |
350 | 14 | 290 | 500 | 460 | 428 | 4 | 30 | 16-φ23 |
400 | 16 | 310 | 565 | 515 | 482 | 4 | 32 | 16-φ25 |
450 | 18 | 330 | 615 | 565 | 532 | 4 | 32 | 20-φ25 |
500 | 20 | 350 | 680 | 620 | 585 | 4 | 34 | 20-φ25 |
600 | 24 | 390 | 780 | 725 | 685 | 5 | 36 | 20-φ30 |
700 | 28 | 430 | 895 | 840 | 800 | 5 | 40 | 24-φ30 |
800 | 32 | 470 | 1010 | 950 | 905 | 5 | 44 | 24-φ34 |
900 | 36 | 510 | 1110 | 1050 | 1005 | 5 | 46 | 28-φ34 |
1000 | 40 | 550 | 1220 | 1160 | 1115 | 5 | 50 | 28-φ34 |
公稱通經 | L | D | D1 | D2 | f | b | Z-φd | |
DN（mm） | NPS（inch） | PN1.6MPa | ||||||
40 | 3/2 | 106 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 108 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 5/2 | 112 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 114 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
100 | 4 | 127 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
125 | 5 | 140 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
150 | 6 | 140 | 280 | 240 | 210 | 3 | 28 | 8-φ18 |
200 | 8 | 152 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
250 | 10 | 250 | 405 | 355 | 320 | 3 | 32 | 12-φ25 |
300 | 12 | 270 | 460 | 410 | 375 | 4 | 34 | 12-φ25 |
350 | 14 | 290 | 520 | 470 | 435 | 4 | 38 | 16-φ25 |
400 | 16 | 310 | 580 | 525 | 485 | 4 | 40 | 16-φ30 |
450 | 18 | 330 | 640 | 585 | 545 | 4 | 44 | 20-φ30 |
500 | 20 | 350 | 705 | 650 | 608 | 4 | 46 | 20-φ34 |
600 | 24 | 390 | 840 | 770 | 718 | 5 | 54 | 20-φ41 |
700 | 28 | 430 | 910 | 840 | 788 | 5 | 54 | 24-φ41 |
800 | 32 | 470 | 1020 | 950 | 898 | 5 | 54 | 24-φ41 |
900 | 36 | 510 | 1120 | 1050 | 998 | 5 | 54 | 28-φ41 |
1000 | 40 | 550 | 1255 | 1170 | 1110 | 5 | 60 | 28-φ48 |
