X43F美標卡套式旋塞閥

X43F美標卡套式旋塞閥由閥體、閥蓋、卡套、塞子、及其他零部件組成,通過旋轉帶孔塞子，使塞子孔與閥體孔對齊或錯開，適用于公稱壓力級class150lb-900lb，工作溫度-29-180℃的食品、石油、化工、制藥、化肥、電力、貴金屬等管路。

產品名稱：	美標卡套式旋塞閥	產品型號：	X43F
公稱通徑：	DN15～DN400	結構形式：	圓柱形或圓錐形
公稱壓力：	150LB～300LB～600LB～900LB	連接方式：	法蘭
適用溫度：	-29ºC～+180ºC	驅動方式：	手動、蝸輪
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽等	生產廠家：	浙江嵐勝閥門有限公司

標準規范

設計標準按照API599、API6D

結構長度按照ANSI B16.10

法蘭連接按照ANSI B16.5

檢驗試驗按照API598、API6D

1、產品結構精巧、密封可靠、密封壽命長、性能優越、造型符合工藝美學。

2、通過軟性卡套與金屬塞子過盈配合保證密封、可調節性強。

3、閥門可全方位安裝，不受安裝方向的控制；閥門體積小，對安裝空間沒有特殊要求。

4、閥門可用于雙向流，容易制造成多通形式，便于控制管道介質流向。

5、卡套與閥體之間有獨特的360°金屬唇邊，能夠有效保護和固定卡套，使之不會隨著塞子轉動，并能夠卡套與閥體接觸面密封更可靠穩定。

6、塞子轉動時會刮搽密封面，提供自清潔功能，適合于粘稠和易結垢介質。

7、閥門沒有內部空腔給介質積聚。

8、閥門易于制造成防火防靜電結構。

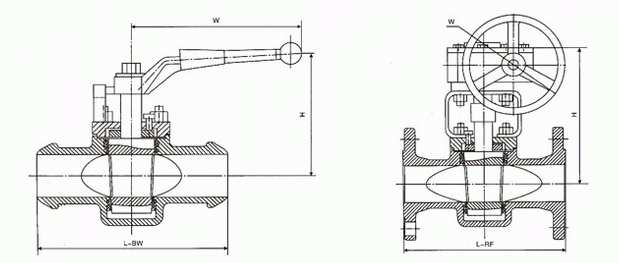

序號NO	名稱Partname	材質Material
1	閥體Body	ASTM A216WCB ASTM A351-CF8,CF8M,CF3.CF3M
2	卡套Sleeve	PTEF
3	塞子Plug	ASTM A217-WC1,WC6,WC9.C5 ASTM A351-CF8,CF8M,CF3,CF3M
4	墊片Gasket	柔性石墨+不銹鋼Flexible graphite+Stainless steel、PTFE
5	調整墊Adjusting gasket	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
6	閥蓋Cover	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
7	調整螺栓Adjusting bolt	ASTM A193-B7,A193-B8,A193-B8M
8	六角螺線Nut	ASTM A194-2H,A194-8,A194-8M
9	螺栓Bolt	ASTM A193-B7,A193-B8,A193-B8M
10	手棲Wrench	ASTM A216-WCB
