BFL41H保溫放料閥主要用于石油、化工、冶金、制藥等各類系統中,以輸送常溫下會凝固的高粘度介質。保溫放料閥的夾套焊裝于放料閥的閥體,夾套保溫放料閥的側面設置有夾套的連接口。由于增加了夾套,此種放料閥的連接法蘭尺寸要比同一規格普通球閥的連接法蘭大一到兩個規格,但結構長度與同規格的放料閥相同,夾套中可自由地流過蒸汽或其它熱的保溫介質,確保粘稠介質可順暢地流過保溫放料閥。
產品名稱: | 保溫放料閥 | 產品型號: | BFL41H |
公稱通徑: | DN25~DN200 | 結構形式: | 上展式、下展式 |
公稱壓力: | 1.6MPa~2.5MPa~4.0MPa | 連接方式: | 法蘭 |
適用溫度: | -29ºC~+425ºC | 驅動方式: | 手動、氣動、電動 |
閥體材質: | 鑄鋼、不銹鋼 | 制造標準: | 國標GB、德國DIN、美國API、ANSI |
適用介質: | 顆粒狀物料、結晶顆粒、其他物料等 | 生產廠家: | 浙江嵐勝閥門有限公司 |
設計制造標準:HG5-16-79
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008
零件名稱 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 |
閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
閥桿 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
閥瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
墊片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |

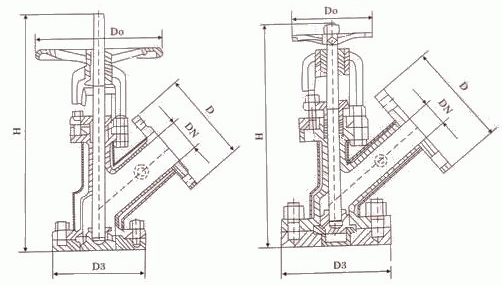

口徑 | 上展式 | 下展式 | ||||||
D | D3 | H | D0 | D | D3 | H | D0 | |
25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
150 | 280 | 280 | 775 | 320 | 280 | 330 | 665 | 320 |
