FLD41X鋰電專用粉料蝶閥的閥體采用輕巧的高壓鑄鋁合金制成,蝶板是內襯有鋼芯的耐磨高分子材料,與耐磨橡膠密封各類粉體,顆粒物料的應用場合,特別是對于磨損性強的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，粉料蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。根據應用要求，可以單獨選配驅動手柄或者氣缸驅動套件。
產品名稱： | 鋰電專用粉料蝶閥 | 產品型號： | FLD41X |
公稱通徑： | DN100～DN400 | 閥座密封： | 橡膠密封或金屬密封 |
公稱壓力： | 0.6Mpa～1.6MPa | 連接方式： | 法蘭 |
適用溫度： | -20ºC～+80ºC | 驅動方式： | 氣動、手動 |
閥體材質： | 鑄鋁合金 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 泥漿、粉體、泥沙水 | 生產廠家： | 浙江嵐勝閥門有限公司 |
制造標準 | GB/T 12238 |
法蘭標準 | GB9113、GB17241.6 |
結構長度標準 | GB12221 |
檢驗標準 | GB/T 13927 |
零件名稱 | 材料 |
閥體 | 壓鑄鋁合金 |
蝶板 | 碳鋼內襯板 |
閥軸 | 2Cr13 |
密封圈 | 丁腈橡膠 |
填料 | 柔性石墨 |
公稱通徑DN（mm） | 100～400 | |
公稱壓力級PN（MPa） | 0.6～1.6 | |
試驗壓力Ps(MPa) | 密封 | 1.1×PN |
強度 | 1.5×PN | |
工作壓力（MPa） | 1.0×PN | |
介質溫度（℃） | ≤80 | |
適用介質 | 水、海水、泥沙水、油品等非腐蝕性流體 | |

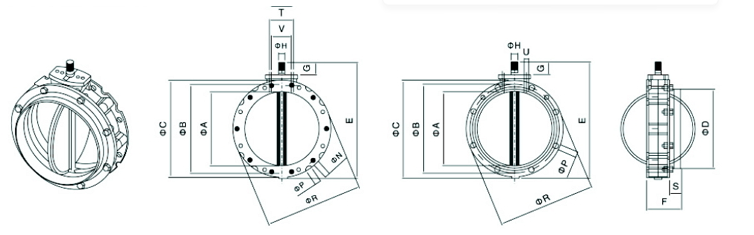

DN | A | B | C | D | E | F | G | H | N | P | R | S | T | U | V | Z | KG |
100 | 95 | 180 | 220 | 105 | 250 | 115 | 35 | 22x19 | N4xφ14 | N4xφ20 | 220 | 40 | 80 | M12 | 50 | M10 | 4 |
150 | 150 | 200 | 228 | 163 | 290 | 115 | 35 | 22x19 | N4xφ14 | N4xφ20 | 228 | 40 | 30 | M12 | 50 | M10 | 5 |
200 | 200 | 250 | 278 | 213 | 340 | 115 | 35 | 22x19 | N4xφ14 | N4xφ20 | 278 | 40 | 80 | M12 | 50 | M10 | 6.5 |
250 | 250 | 300 | 328 | 263 | 390 | 115 | 35 | 22x19 | N8xo14 | N8xφ20 | 325 | 40 | 80 | M12 | 50 | M10 | 8 |
300 | 300 | 350 | 378 | 313 | 440 | 115 | 35 | 22x19 | N8xφ14 | N16xφ20 | 375 | 40 | 80 | M12 | 50 | M10 | 10 |
350 | 350 | 400 | 440 | 363 | 530 | 123 | 50 | 28x25 | N8xφ14 | N8xφ20 | 440 | 40 | 80 | M12 | 50 | M10 | 16 |
400 | 400 | 470 | 530 | 413 | 580 | 123 | 50 | 28x25 | N8xφ14 | N16xφ20 | 530 | 40 | 80 | M12 | 50 | M10 | 20.5 |
