D342X雙偏心軟密封蝶閥

上一個：[ D341X軟密封管網蝶閥 ] 下一個：[D343H法蘭式硬密封蝶閥]

產品參數

D343X雙偏心軟密封蝶閥閥軸中心線不在閥板密封面上；徑向偏心：閥軸的中心不在蝶閥通道的中心上，閥板采用雙平板桁架式多流道結構，在流速較高時，各流道水流能夠互相制衡，避免閥板出現抖動情況，確保閥門穩定性。特殊的設計，特殊的幾何結構，使雙偏心蝶閥具有越關越緊的功能，當打開蝶閥時，只要閥軸稍微旋轉，閥板即全部脫離閥座，減少了摩擦力，是開啟力矩呈現較小較佳狀態，密封嚴實可靠，經久耐用，廣泛的用于水利功能、自來水、電力循環水、石油、石化等工業管道上作截斷介質流動。

產品特點

1、結構簡單緊湊，重量輕，90°旋轉，開關迅速。

2、設計合理，裝拆容易，便于維修。

3、采用偏心結構，減少密封圈的磨擦，延長閥門使用壽命。

4、完全密封，泄漏為零。

5、更換閥板密封圈、O型圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。

產品名稱：	雙偏心軟密封蝶閥	產品型號：	D342X
公稱通徑：	DN50～DN2000	閥座密封：	丁青橡膠、聚四氟乙烯
公稱壓力：	1.0Mpa～1.6MPa	連接方式：	對夾、法蘭
適用溫度：	-10ºC～+120ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鐵、球墨鑄鐵、鑄鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、粉體、液體	生產廠家：	浙江嵐勝閥門有限公司

主要零部件材料

名稱	國標	美標ASTM	英標BS
閥體	HT200、鑄鋼、WCB	A126 Class	B1452-20
閥板	QT500	A536 65-45-12	BS2789-65
轉軸	2Cr13	420	Bs970
轉套	ZCuZn38Mn3Pb2	B36	Bs1400
閥板密封圈	丁腈橡膠	D2000 Aa6014	Bs2494 Buua-N
閥體鋼環	0Cr18Ni9	S32100	BS321S12

執行標準

項目名稱	采用標準	可選標準
設計制造驗收	GB/T12238-1989	ISO/DIN10631-91
閥門結構長度	GB/T12221-1989	ISO5752-88
閥門法蘭連接	GB9113-1988	ISO7005. 2
閥門檢驗	GB/T13927-1992	ISO/DIN5208-87
閥門標志	GB12220-1989	ISO5209-87
驅動裝置連接	GB12223-1989	ISO/DIN5211-89
閥門供貨要求	GB/T12252	————

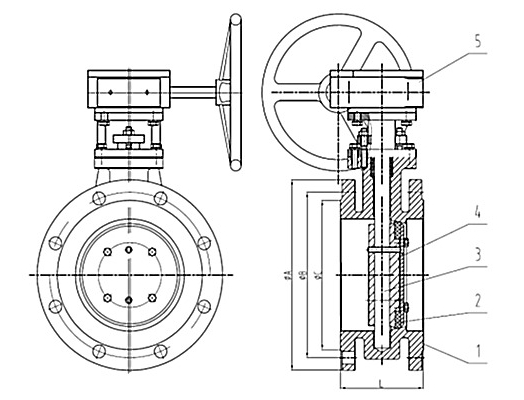

主要外形尺寸

公稱通徑		結構長度 (標準值)	外形尺寸 (參考值)				連接尺寸 (標準值)
公稱通徑		結構長度 (標準值)	外形尺寸 (參考值)				0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	315	180	65	110	4-14	125	4-18	125	4-18
65	21/2	46	70	330	180	65	130	4-14	145	4-18	145	4-18
80	3	46	83	390	245	72	150	4-18	160	8-18	160	8-18
100	4	52	105	431	240	72	170	4-18	180	8-18	180	8-18
125	5	56	115	455	240	72	200	8-18	210	8-18	210	8-18
150	6	56	137	626	350	93	225	8-18	240	8-22	240	8-22
200	8	60	164	720	350	93	280	8-18	295	8-22	295	12-22
250	10	68	206	800	550	350	335	12-18	350	12-22	355	12-26
300	12	78	230	860	600	350	395	12-22	400	12-22	410	12-26
350	14	78	248	883	600	350	445	12-22	460	16-22	470	16-26
400	16	102	289	972	600	350	495	16-22	515	16-26	525	16-30
450	18	114	320	1043	750	380	550	16-22	565	20-26	585	20-30
500	20	127	343	1098	750	380	600	20-22	620	20-26	650	20-33
600	24	154	413	1236	750	380	705	20-26	725	20-30	770	20-36
700	28	165	478	1431	750	380	810	24-26	840	24-30	840	24-36
800	32	190	525	1488	750	380	920	24-30	950	24-33	950	24-39
900	36	203	620	1615	1250	380	1020	24-30	1050	28-33	1050	28-39
1000	40	216	725	1765	1500	580	1120	28-30	1160	28-36	1170	28-42
1200	48	254	780	1976	1500	580	1340	32-33	1380	32-39	1390	32-48
